اجزای دستگاه نوار مغز
اجزای دستگاه نوار مغز فقط چند تا سیم و الکترود نیست بلکه یک مجموعه دقیق است که سیگنال های خیلی ضعیف مغز را می گیرد، تقویت می کند، نویزها را کم می کند و در نهایت به شکل یک نمودار قابل بررسی نمایش می دهد. اجزای دستگاه نوار مغز برای خیلی ها یک موضوع مبهم است که این دستگاه دقیقا از چه قسمت هایی ساخته شده؟ هر بخش چه کاری انجام می دهد؟ و چرا کیفیت نوار مغز در بعضی مراکز بهتر ثبت می شود؟
در این مطلب اجزای اصلی دستگاه نوار مغز را ساده و کاربردی معرفی می کنیم تا دقیقا بدانید هر قسمت چه کاری انجام می دهد و چرا اهمیت دارد.
دستگاه نوار مغز چیست؟
دستگاه نوار مغز یا EEG وسیله ای پزشکی است که فعالیت الکتریکی مغز را از طریق چند الکترود کوچک روی پوست سر ثبت و به شکل نمودار نمایش می دهد. این آزمایش بدون درد و غیرتهاجمی است و پزشکان از آن برای بررسی عملکرد مغز و تشخیص یا پیگیری مشکلاتی مثل صرع و تشنج، اختلالات خواب، کاهش هوشیاری، سردردهای خاص و برخی بیماری های عصبی استفاده می کنند.
اجزای دستگاه نوار مغز چیست و چرا مهم است؟
نوار مغز یا EEG ثبت فعالیت الکتریکی مغز است. این کار با گرفتن سیگنال توسط الکترود های سطح سر شروع می شود و بعد با تقویت، کاهش نویز و آرتیفکت، دیجیتال سازی، نمایش و ذخیره ادامه پیدا می کند. پس وقتی درباره اجزای دستگاه نوار مغز حرف می زنیم، منظورمان فقط الکترود نیست، کل زنجیره ای است که سیگنال بسیار ضعیف مغز را به یک نمودار قابل تفسیر تبدیل می کند.

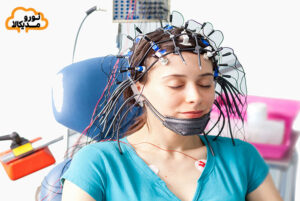

معرفی اجزای دستگاه نوار مغز
در این قسمت اجزای دستگاه نوار مغز را از الکترود تا نرم افزار تحلیل امواج مغزی را نام برده و توضیح مختصری ارائه می دهیم:
الکترود های EEG (سنسورها):
الکترود ها دیسک های کوچک فلزی هستند که روی پوست سر قرار میگیرند و فقط ثبت کننده هستند (حس یا جریان خاصی وارد بدن نمی کنند). گاهی الکترود ها داخل کلاه تعبیه می شوند تا نصب سریع تر و منظم تر باشد. مد نظر داشته باشید کیفیت تماس الکترود با پوست سر، روی نویز و وضوح سیگنال اثر مستقیم دارد.
کابل ها، لید ها و جعبه اتصال (Headbox):
سیگنال الکترود باید با کمترین نویز به سیستم برسد. برای همین کابل ها و اتصال ها در EEG خیلی مهم اند (شل بودن، قطعی یا نویز گرفتن کابل می تواند خروجی را خراب کند). منابع فنی اشاره می کنند الکترود و سیم می توانند مثل آنتن نویز محیط را هم بگیرند، پس کیفیت کابل و اتصال مهم است.
الکتروژل یا خمیر رسانا:
در واقع الکتروژل ثبت نقشه مغزی تماس الکترود با پوست را بهتر می کند تا نویز کمتر و ثبت دقیق تر شود.
کلاه و کپ EEG یا نگهدارنده ها:
الکترود ها را در جای درست ثابت نگه می دارد و نصب را سریع تر می کند.
مرجع (Reference) و گراند (Ground):
برای پایدار کردن ثبت و مقایسه سیگنال ها بهعنوان نقطه های مبنا استفاده می شوند.
تقویت کننده:
سیگنال خیلی ضعیف مغز را تقویت می کنند تا قابل نمایش و تحلیل شود.
فیلترها (High/Low/Notch):
نویزها و فرکانس های مزاحم را کم می کنند تا موج ها واضح تر دیده شوند.
مبدل آنالوگ به دیجیتال (ADC):
سیگنال آنالوگ را به داده دیجیتال تبدیل می کند تا ذخیره و پردازش شود.
کامپیوتر و نرمافزار EEG:
ثبت، ذخیره، نمایش و تحلیل نوار مغز را انجام می دهد و گزارش می دهد.
نمایشگر و پرینتر:
موج های EEG را نشان می دهد و در صورت نیاز خروجی چاپی می گیرد.
منبع تغذیه و ایمنی، ایزولاسیون:
برق دستگاه را تامین می کند و از نظر ایمنی از بیمار و سیستم محافظت می کند.
ویدئو EEG و مارکر رویداد:
همزمان با نوار مغز تصویر را ضبط می کند و رویداد ها (مثل شروع تشنج) را علامت می زند.
مطالب مرتبط:
پیشرفته ترین دستگاه های نقشه مغز
سوالات پرتکرار درباره اجزای دستگاه نوار مغز
مونتاژ (Montage) در EEG یعنی چه؟
مونتاژ یعنی اینکه الکترود ها چطور به کانال های تقویت کننده وصل و روی صفحه نمایش داده می شوند.
آیا الکترود ها درد دارند یا برق وارد بدن می کنند؟
خیر. الکترود های EEG معمولا حس خاصی ایجاد نمی کنند و فقط سیگنال را ثبت می کنند.
مهم ترین اجزای دستگاه نوار مغز چیست؟
الکترود ها و کابل ها، تقویت کننده، فیلترها، مبدل آنالوگ به دیجیتال (ADC)، نرم افزار ثبت و مرور و نمایشگر از اجزای اصلی هستند.
مونتاژ EEG چه ارتباطی با اجزای دستگاه دارد؟
مونتاژ نحوه اتصال و نمایش کانال ها بر اساس الکترود ها و مرجع است یعنی همان چیزی که تعیین می کند هر خط موج دقیقا اختلاف کدام نقاط را نشان می دهد.
آیا الکترود ها به بدن برق می دهند؟
خیر. طبق توضیحات منابع پزشکی، الکترود ها فقط فعالیت مغز را ثبت می کنند و چیزی به بدن منتقل نمی کنند.
کلام پایانی
به طور کلی اجزای دستگاه نوار مغز (EEG) مثل یک مسیر کامل کنار هم کار می کنند از الکترود های روی سر شروع می شود و بعد سیگنال ها تقویت و فیلتر می شوند، به شکل دیجیتال تبدیل شده و در نهایت روی مانیتور نمایش داده یا ذخیره می شوند. وقتی این بخش ها را بشناسید، هم بهتر می توانید کیفیت یک ثبت EEG را ارزیابی کنید و هم اگر در حوزه تجهیزات پزشکی فعالیت دارید، انتخاب و مقایسه دستگاه ها برایتان دقیق تر و حرفه ای تر خواهد بود.
